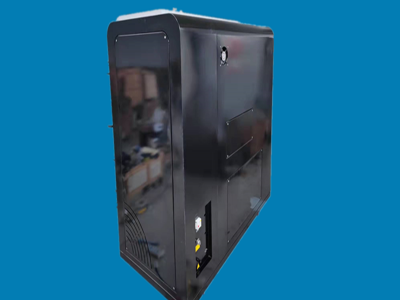

BDJC-50KV橡胶塑料介电强度测定仪
一、适用范围
介电强度测定仪主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。
由电脑控制，是我公司的第三代介电击穿检测仪器，电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。
本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
二、产品特点：
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改实验结果。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可对软件设置密码，生成密码保护，做到专机专人操作，避免无关人员误操作。
6、 可对试验结果编辑修改后打印，方便操作 更加人性化。
7、可对一组试验中曲线数据的试验结果是否进行人为选定 。
8、本仪器采用 无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。
三、技术要求：
01、输入电压： 交流 220 V
02、输出电压： 交流 0--50 KV ;
直流 0--70 KV ;（同类产品做到50kv)
03、电器容量： 10KVA
04、高压分级： 0--50KV 全程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)
05、升压速率：
100 V/S 200 V/S 500 V/S 1000 V/S 2500 V/S 3000 V/S (此项满足 新标准里面极快速升压试验要求)
备注：本产品采用的直流伺服电机加载减速机构，保证了 新标准里面关于极慢速试验和极快速试验的 新要求，（一般厂家为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中满足国标对于升压速率要求的测试设备。可以根据用户需求设定不同的升压速率
06、试验方式：
直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
交流试验：1、匀速升压 2、阶梯升压 3、耐压试验
注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。
07、电压试验精度： ≤ 1％
08、电极规格：1、片材电极 ￠25mm 两个 片材电极 ￠75mm一只
2、管用电极 两个 、一套。
09、过电流保护装置应有足够灵敏度以保证试样击穿时在0.05S内切断电源。
10、本仪器采用 无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。
11、一次试验可以做5个试样。备注:(同类产品一次试验只能做一个试样)
12、耐压时间设定：0-6小时(可通过软件连续设定)
四、安全说明：
1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
3、接地要求： 仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下。
4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
五、常规型号：
10（千伏）橡胶塑料介电强度测定仪
20（千伏）橡胶塑料介电强度测定仪
50（千伏）橡胶塑料介电强度测定仪
100（千伏）橡胶塑料介电强度测定仪
150（千伏）橡胶塑料介电强度测定仪
六、配置：
1、试验主机一台
2、5万伏高压发生器一台
3、全自动微电脑电压调压装置一套(串口方式)
4、试验电极规格(紫铜)(一般厂家为普通黄铜)：试验用电极 ￠25mm两个 ￠75mm一个
5、试验用油盒一只：材质为玻璃
6、电磁自动放电装置一套。（一般厂家为放电棒，即试验完成后，手持放电棒放电）
7、电压击穿计算机测控软件一套
8、计算机一套(抗强干扰计算机)
9、彩色喷墨打印机一台(惠普品牌)
10、国家一级计量鉴定质检证书一份
11、产品使用说明书一份
12、合格证一份
七、安全保护：
介电强度试验仪具有比较完善的安全防护措施：
1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。
2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为 在零位
3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零
4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零
5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零
6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位
7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，增长使用寿命
8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。
9、独立接地保护
10、短路保护
11、软件误操作保护
12、漏电保护
13、实验结束放电保护
